鈑金加工件的基本視圖與尺寸標注

鈑金加工件圖紙制作內容包括了基本視圖和尺寸標注這兩項,作為入門基本技術,難度不高,卻在生產精密鈑金件中起到重要作用,掌握并熟知工藝標準是工程師的工作內容。

1各種形狀的鈑金加工件基本體的視圖畫法

1)棱柱鈑金加工件。棱柱的棱線互相平行。常見的棱柱有三棱柱、四棱柱、五棱柱、六棱柱、八棱柱等。下面以圖1-5所示正五棱柱為例,分析其投影特征和作圖方法

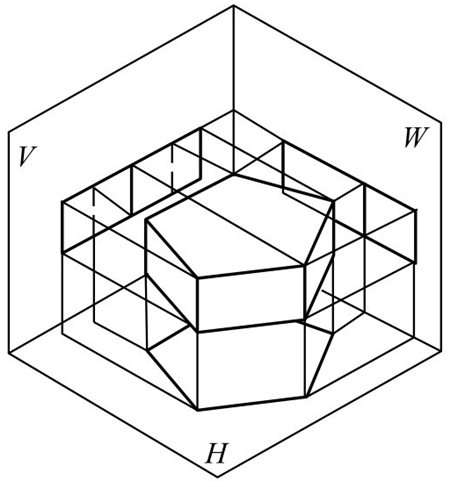

圖1-5正五棱柱鈑金件圖

①分析。圖1-5所示正五邊形棱鏡鈑金件的頂表面和底表面平行于水平面,后邊緣表面平行于前表面,其余邊緣表面垂直于水平面。在此位置,五角棱鏡的投影特征是:頂面和底面的水平投影重疊,并且反射真實形狀-正五邊形。五個小面的水平投影累積到五邊形的五個側面中。

②作圖。根據以上分析作圖,方法見表1-5

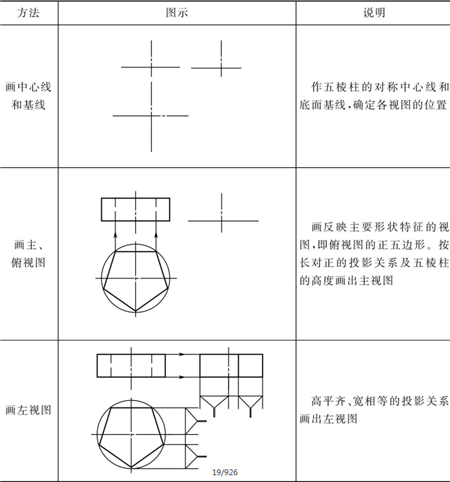

表1-5正五棱柱的鈑金件作圖方法

2)圓柱鈑金加工件。圓柱體被圓柱面和上,下端面所包圍。圓柱表面可以看作是一個直線母線,它繞著平行于它的軸旋轉。平行于鈑金件圓柱表面上的軸的任何直線稱為圓柱表面的原點線。

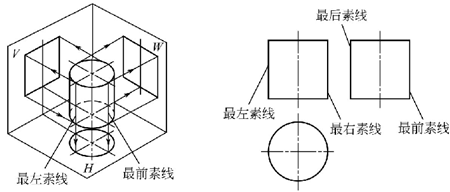

圖1-6正圓柱體的鈑金加工件三視圖

1-6所示為右圓柱的三個視圖。由于圓柱體的軸垂直于水平面,因此圓柱體上端和下端的水平投影反映了真實形狀,并且前,側面投影積累成一條直線。圓柱表面的水平投影累積為一個圓形,該圓與兩端的水平投影重合。在正面投影中,前后半圓柱面的投影重疊成一個矩形。矩形的兩條垂直線分別是圓柱面最左和最右元素線的投影,它們也是圓柱體前后的旋轉輪廓。在側面投影中,左右半圓柱面的投影重疊成一個矩形。矩形鈑金件的兩條垂直線分別是圓柱面的前和最后元素線的投影,它們也是圓柱面的左邊界和右邊界的轉彎輪廓。

在制作圓柱的三個視圖時,應首先繪制圓的中心線和圓柱軸每個表面的投影,然后從投影為圓的視圖開始,逐步完成其他視圖。

3)球型鈑金加工件。球的表面可看作是由一條圓母線繞其直徑回轉而成。

球的三個視圖都是直徑相等的圓,并且是球上平行于相應投影面的三個不同位置處的最大輪廓圓。前投影的輪廓圓是前后半球的可見分界線和不可見分界線。水平投影的輪廓圓是上下半球的可見和不可見分界線;橫向投影的輪廓圓是左右半球可見和不可見半球之間的分界線。

應當指出,表示三維形狀和尺寸不需要畫三個視圖,有時可以畫一個或兩個視圖。當然,有時這三個視圖不能完全表達對象的形狀,因此需要繪制更多視圖。例如,當表達上述正方形金字塔,圓錐,四錐和球形時,如果僅表達形狀而沒有標注尺寸,則只能使用主視圖和俯視圖;為了確定尺寸,只能繪制上述圓柱體,圓錐體和球體的一個視圖。

2)基體的尺寸三個視圖只能表示物體的形狀,確定物體的尺寸也需要標注尺寸。基體的大小通常由長度,寬度和高度這三個維度決定。

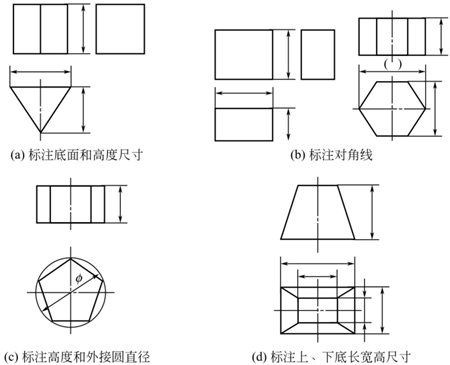

圖1-7平面體鈑金加工件的尺寸標注

1外觀尺寸。尺寸應根據其具體形狀進行標記。如圖1-7a)所示,基體僅需填充其底部尺寸和高度尺寸。對于圖1-7b)所示的六角棱鏡,底部尺寸有兩種注入方法,一種是注入正六邊形的對角線尺寸(外接圓直徑),另一種是注入相對側尺寸(扳手尺寸)。通常使用后一種表示法,并且將對角線大小用作參考大小(在括號中)。圖1-7c)示出了正五角形棱鏡,其底面是刻有圓的正五角形。可以注意到底面上的外接圓的直徑和正五邊形棱柱的高度。圖1-7d)中所示的四棱柱必須標有上下底座的長度,寬度和高度尺寸。

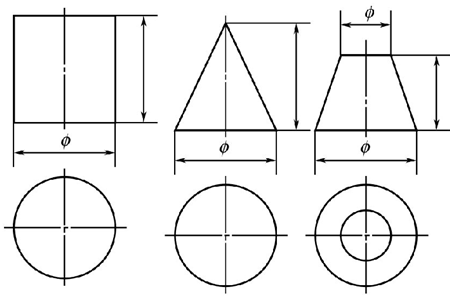

圖1-8圓柱-圓錐-圓臺鈑金件尺寸標注

2)曲面體鈑金件。如圖1-8所示的是各種回轉體(曲面體)的尺寸標注。其中,圓柱、圓錐、圓臺需注出底圓直徑和高度尺寸,球只需注出球面的直徑,并在直徑尺寸數字前加注“Sф”,在半徑尺寸數

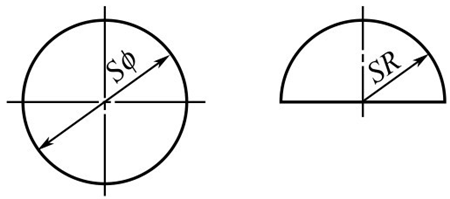

圖1-9球面鈑金件的標注

誠瑞豐公司專注鈑金加工件的研發設計,生產供應服務,提供一站式鈑金定制方案,歡迎聯系合作。
