五金沖壓模計算方式

五金沖壓原材料在彎曲過程中外層受到拉應力,內層受到壓應力,從拉到壓之間有一既不受拉力又不受壓力的過渡層那就是中性層,中性層在彎曲過程中的長度和彎曲前一樣,保持不變,所以中性層是計算彎曲件展開長度的標準。

 中性層位置與變形程度有關,但彎曲半徑較大時,折彎角度較小時,變形程度較小,中性層位置靠近板料厚度的中心處,但彎曲徑彎小,折彎角度增大時,變形程度隨之增大,中性層位置逐漸向彎曲中收的內側移動,中性層到板料內側的距離用A表示。

 計算公式,展開長度=料內+料內+補償量

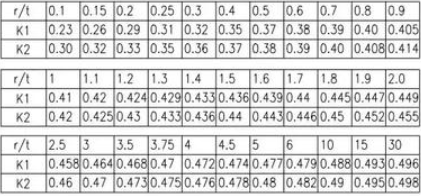

 1 中性層系數

 備注:k1適用于有頂?shù)椎膙形成u形彎曲,k2適用于無頂?shù)椎膙形彎曲,但通常我們習慣取k2值。

11111111111111111111a

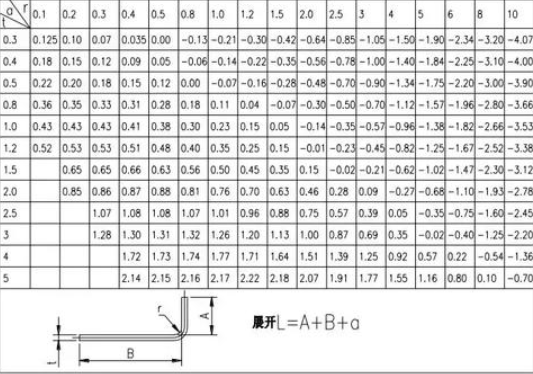

 2 壓彎90度角的修正系數a值

備注:此數據可單獨用于90度角的折彎修正,也可以與中性層系數互相檢查核對。

2222222222255555

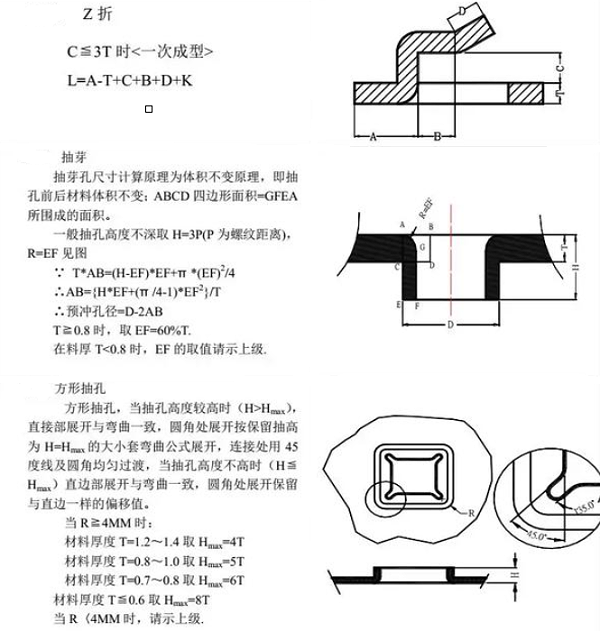

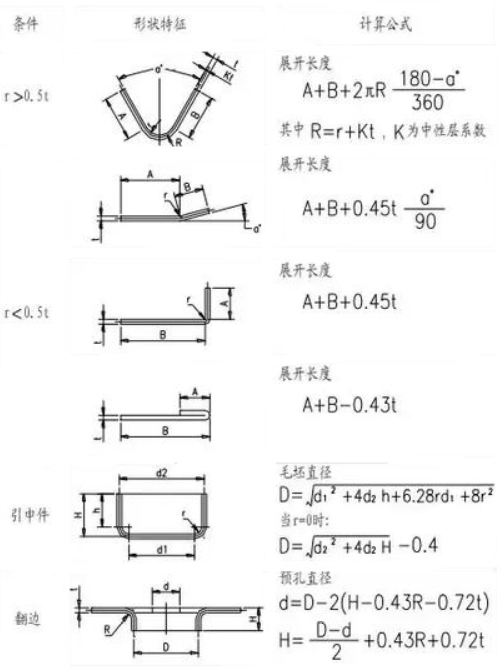

3 其余圖形展開計算方式

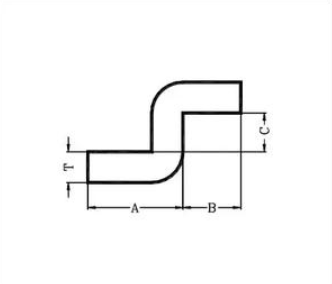

 Z折1,Z折展開計算考慮因素很多,比如R角大,是否壓料,是否有壓路,配合間隙,成型角度等等。方法計算如上,實際計算時可以參考以下幾點:

 當C等于5或大于5T時,一般分兩次成型,按兩個90度折彎計算,但是要考慮到折彎的強度。

L=A-T+C+B+2K

當3T小于C小于5T<一次成型>

L=A-T+C+B+K

當C小于或等于3T<一次成型>

L=A-T+C+B+K/2

4444444444aaaaaaaaaaaaa

55555aaaaaaaa

66666aaaaaaaaa

aaaaaaa7777777

當折彎角度為90,r=0俗稱90 度清角時,各材料厚度對應的經驗值:

aa888888

為了防止五金沖壓的原料展開過程中的失誤,造成下料模的多次修改,特制定下料模的制作方式。

凡對一些展開存在不確定因素的沖壓件,比如有拉伸薪資的展開,多次折彎,Z折,有拉料想想等,經工程費分析有必要先試模。
