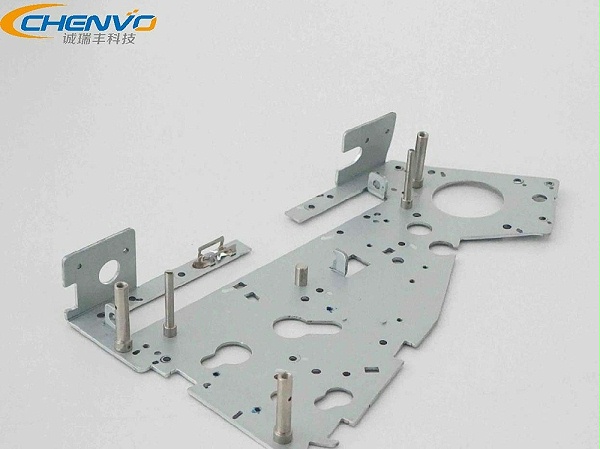

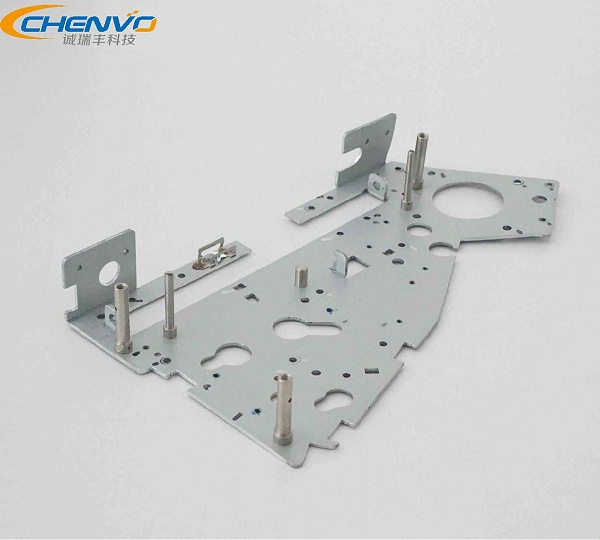

所示的電解板五金沖壓件是誠瑞豐公司為穿墻式取款機取鈔模組而設計的一款右側板精密部件。本文主要從多方面展示該部件的參數、工藝以及一些常見問題。誠瑞豐致力于提供高端精密沖壓件及其結構模組的研發及定制化生產解決方案。
價格：按圖紙報價
周期： 24小時
該部品具備以下特點：
（1）耐用性，產品表面
鍍層具有優良的電化學保護性能，鍍層較厚且密致、與鋼基體結合力強、耐久性好，使用年限可以維持20年以上；
（2）難度高，該部件異形孔較多，并且要保證其尺寸誤差≤0.1mm，具有較高的生產難度和模具技術要求；
（4） 安全性，采用2mm的金屬材料厚度制成，多處加裝螺釘緊固，安全性能可見一斑；
（5）迭代性，定制化量產，版本升級更新可以靈活應對，降低了成本投入 ；

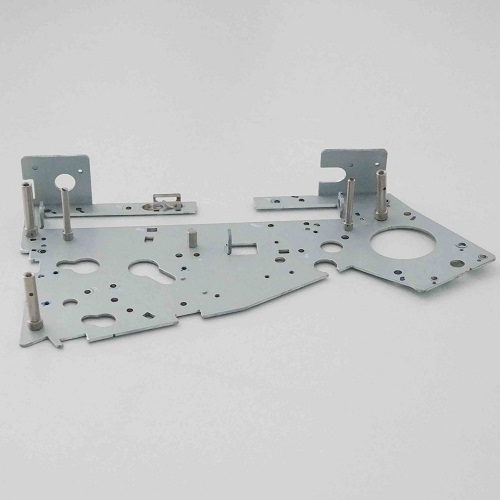

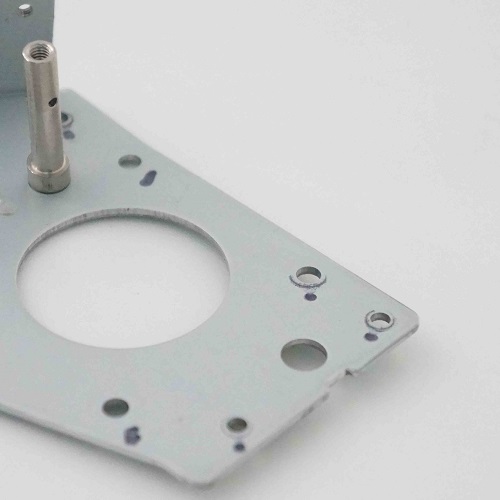

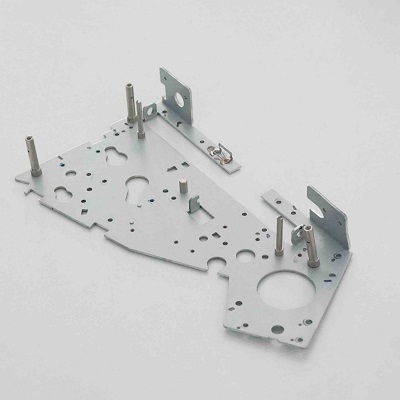

注：頁面底部更多產品詳細照片以展示電解板五金沖壓件的產品特點。
| 產品尺寸 | 236*206*35mm | 展開尺寸 |
325*275*2mm |
|---|---|---|---|
| 產品材料 |
SECC |
材料厚度 |
2.0mm |
|
產品重量 |
333.5g |
模具類型 |
單沖模&復合模，共4套 |
| 表面處理 |
無 |
加工難度 | 復雜 |
| 尺寸誤差 | ±0.1mm | 角度誤差 | ±0.3° |
|
序號
|
工序 |
沖床噸位 |
工藝說明及注意事項 |
|
1 |
復合下料 |
160T |
將產品產品的外形和雛形孔一次性沖壓出，同時可以保證產品的尺寸要求和保證產品毛刺高度要求； |
|
2 |
外形及孔,凸米 |
160T |
本次行程有兩道工序，分別是再次將復雜孔沖裁行程和沖壓凸米定點； |
|
3 |
打批鋒,凸米 |
110T |
去除周邊毛刺，對特殊位置利用凸米定位，為后續加工做準備； |
|
4 |
L曲 |
110T |
沖壓折彎，模具彎曲加工可以大幅度保證產品尺寸的要求和生產過程穩定性； |
|
5 |
搭牙 |
輔助工藝 |
對特殊孔進行攻牙處理，注意牙孔大小偏差； |
|
6 |
碰焊 |
輔助工藝 |

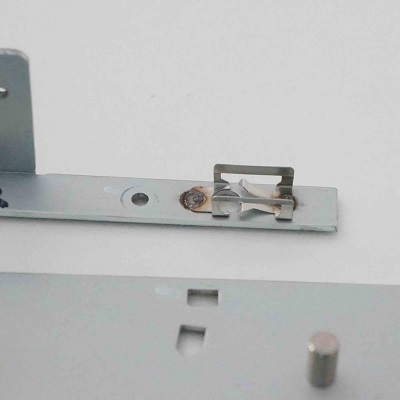

焊接組裝部件（詳情見下面圖片）； |
|
7 |
除油 |
輔助工藝 |
通過表面電離子清洗機洗除表面油污 ； |
|
8 |
窩釘 |
輔助工藝 |
壓鉚工藝，讓部品與螺母（鉚釘）緊密結合，滿足客戶的組裝要求
；
|
|
9 |
涂銀油 |
輔助工 藝
|
周邊易生銹的地方二次涂層； |
|
10 |
品檢 |
輔助工藝 |
全面檢查電解板五金沖壓件的尺寸 誤差及表面處理后的外觀要求是否及格； |
|
11 |
包裝 |
輔助工藝 |
包裝工程師設計專屬包裝方案，保證產品在后續運作過程中的品質合格，避免損耗； |
1. 電解板五金沖壓件如何增強品質保？
答：有兩方面可以提升，且效果顯著：
其一是硬實力，比如生產設備的引進，型號更新更先進的沖床比老舊機器的產出質量要高不少，尤其是現如今自動化程度越來越高的情況下產出品質尤其比人工要好；
其二是軟實力，設立獨立的品質部門，強大的生產團隊
配置優質的品質監管團隊，實時掌握品質狀況，及時解決出現的問題。
深圳市誠瑞豐公司多年來積極國外先進設備和培養高端技術人才，夯實基礎，旨在為在推動中國精密智造升級行程中貢獻出更多的力量和科研技術支持！
2. 對于五金沖壓件供應商的選擇有什么建議？
答：供應商地域的選擇尤其重要，不僅能夠節省運輸成本，還方便后續需求對接工作。一般來說，中大型廠家會有多個地區擁有生產場地，比如誠瑞豐就有深圳、江門、天津三個分公司，這時就可以根據就近原則，選擇距離近的公司。
3. 粗略說說 電解板沖件適合應用領域
答：由于電解板具有良好的抗氧化作用，硬度較高，外表美觀，合適的應用場景有很多，這里列舉兩個：通信終端、汽車沖件，通信終端對精密度要求更高，設涉及到信號傳輸性能，高頻率的信號發射需要有良好的導電性能；而汽車沖件對安全性能要求高，電解板的質量把控到位是關鍵，貼合市場需求來研發結構件的 亮點，
