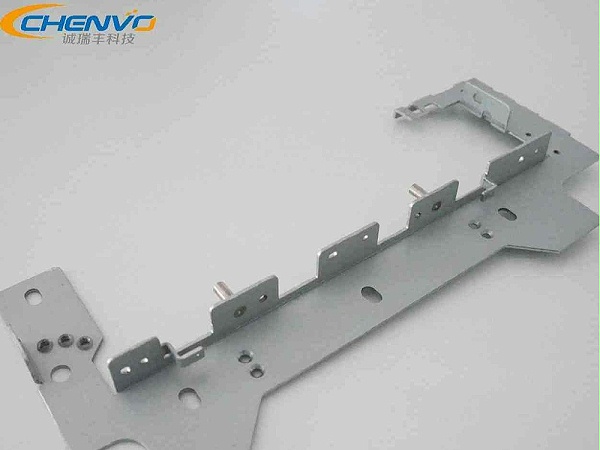

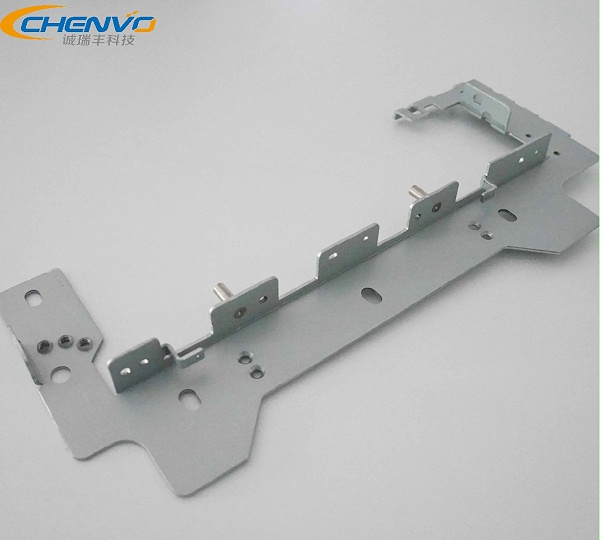

所示的主機架五金沖壓件是誠瑞豐公司為(OA)打印機的打印模塊組而設計的一款結構簡單但組裝受力均勻、強度可觀的精密部件。本文主要從多方面展示該部件的參數、工藝以及一些常見問題。 誠瑞豐專注于精密五金沖壓結構件的研發生產及其增值業務的開發，并榮獲“國家高新技術企業”。
價格：按圖紙報價
周期： 24小時
該部品具備以下特點：
（1） 定制性，按照客戶要求設計生產，公司安排工程師進行 “1V1 ”服務；
（2） 組裝性能強，多處進行了孔攻牙處理和獨特折彎加工，產品組裝嵌接精密；
（3） 良好的機械性能，采用 2mm 厚度冷軋板加工制成，防護性能亦較為出色；
（4） 更新迭代方便。產品為批量定制生產，功 能更新時，結構件批次更新的成本可以有效降低；
（5） 耐用性，10年以上使用年限；

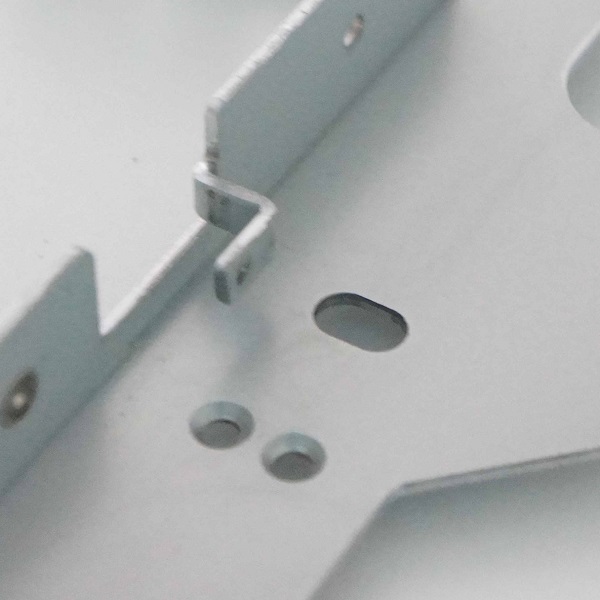

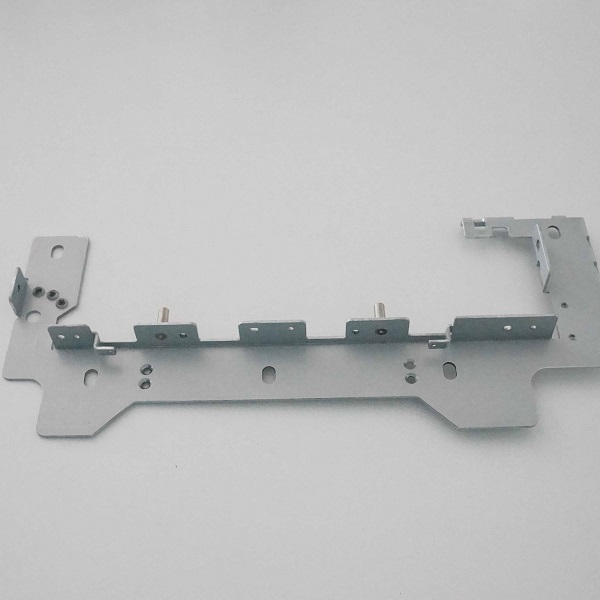

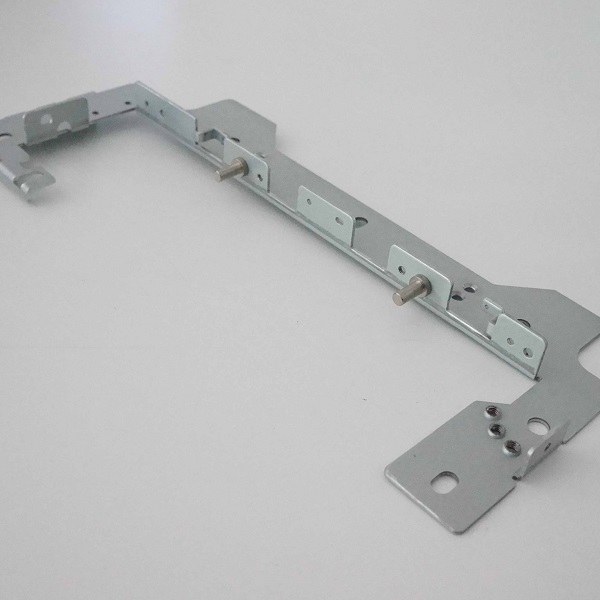

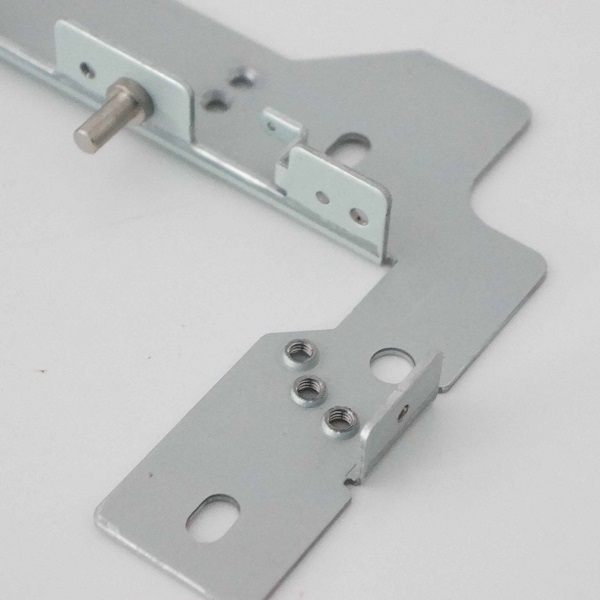

注：頁面底部更多產品詳細照片用以展示主機架五金沖壓件的產品特點。
| 產品尺寸 | 4342*147*31mm | 展開尺寸 |
366*152*2mm |
|---|---|---|---|
| 產品材料 |
SPCC |
材料厚度 |
2.0mm |
|
產品重量 |
379.2g |
模具類型 |
單沖模&復合模，共6套 |
| 表面處理 |
無 |
加工難度 | 復雜 |
| 尺寸誤差 | ±0.1mm | 角度誤差 | ±0.3° |
|
序號
|
工序 |
沖床噸位 |
工藝說明及注意事項 |
|
1 |
復合下料 |
160T |
將產品產品的外形和雛形孔一次性沖壓出，同時可以保證產品的尺寸要求和保證產品毛刺高度要求； |
|
2 |
啤孔，翻豬咀 |
160T |
本次行程有2道工序，沖裁出雛形，精度要求高； |
|
3 |
搭牙 |
5-M4 |
5處孔進行攻牙處理； |
|
4 |
打批鋒，沉孔 |
110T |
去除毛刺，特殊位置沉孔處理，孔誤差±0.01mm； |
|
5 |
L曲，V曲，刻印 |
110T |
第4次行程，注意刻印深度及表面刮花； |
|
6 |
L曲，Z曲，翻豬咀 |
110T |
第5次沖壓行程有3道工序； |
|
7 |
L曲 |
110T |
第6次沖壓行程 ，通過模具進行部件的L曲，達成的角度要求會更高，加工效率更高； |
|
8 |
搭牙 |
1-M5 |
最后一處攻牙處理，孔大小M5
； |
|
9 |
除油 |
輔助工藝 |
自動化清洗設備去除表面油污； |
|
10 |
窩釘 |
輔助工藝 |
沉孔位置進行壓鉚； |
|
11 |
品檢 |
輔助工藝 |
全面檢查鍍鋅板五金沖壓件的尺寸 誤差及表面是否有瑕疵； |
|
12 |
包裝 |
輔助工藝 |
包裝工程師設計專屬包裝方案，保證產品在后續運作過程中的品質合格，避免損耗； |
答： 我司可以生產的五金沖壓件所使用的材質是按照客戶需求而定，目前市面上普遍使用的五金材質我司均可加工（比如說常見的冷軋板五金沖壓件）。當然，如果客戶有特殊材質要求，或考慮某款產品需要采用哪種材質生產時，我司可以結合已有的客戶案例數據和設計工程師為客戶提供實質性建議。
深圳市誠瑞豐公司多年來積極國外先進生產設備和培養高端技術人才，夯實基礎，旨在為在推動中國精密智造升級行程中貢獻出更多的力量和科研技術支持！
2. 貴司的主機架五金沖壓件均為定制化產品 ？
答： 是的，目前我司承接的產品均為非標定制的精密金屬結構件、精密沖壓件，并設有研發團隊協同客戶研發、優化產品?！澳峁┊a品理念，我提供產品解決方案”這是我司研發部門的服務宗旨，結合 700多人的生產及組裝團隊，保證每一個方案的貫徹落實。
在智能辦公方面，我司針對智能打印機、智能會議白板、智能大型會議桌等投入研發，為智能辦公貢獻自己的一份力量。
