河源五金沖壓件加工廠,圓角及圓柱拉伸的要求

作者: 河源五金沖壓廠 編輯: 精密沖壓件 來源: 鈑金沖壓 發布日期: 2020.08.25
信息摘要:
圓角及圓柱的拉伸是河源五金沖壓件加工廠的必備工藝,工程師要經過多個案例才能精通具體的操作細節,很初步接觸的員工不了解其中的原理,本文將逐一分…

圓角及圓柱的拉伸是河源五金沖壓件加工廠的必備工藝,工程師要經過多個案例才能精通具體的操作細節,很初步接觸的員工不了解其中的原理,本文將逐一分析。

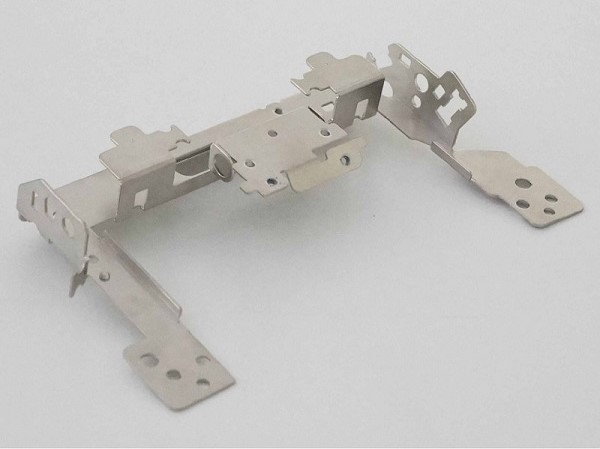

精密沖壓件

一、 五金沖壓件加工廠的圓角拉伸要求

硬件繪圖是沖壓生產的首要流程,拉伸過程是使用模具將原料沖裁成具有不同開口的空心部件,然后獲得一定形狀的坯料沖孔,或者減小空心坯料的直徑并增加高度。拉伸通常用于零件的生產過程,例如汽車、飛機、拖拉機、電器、儀器和電子產品。

不銹鋼在沖壓中對每個零件的圓角加工要求都不相同,拉伸模半徑ra是指壁和法蘭的拐角半徑。當ra大于2t時,通常 ra等于(48 t ;當ra小于0.5mm 時,應添加成形工藝。

底部圓角半徑rt是指壁和底面的拐角半徑,當rt大于或等于t 時,通常rt大于或等于(35 t。當rt小于t 時,應添加整形過程,并且每次整形時,rt可以減少一半。矩形延伸部分的四個壁的角半徑rc必須為: rpy大于或等于3trpy H/ 5

二、五金沖壓件加工廠的圓柱拉伸要求

圓柱拉伸中,卸料板首先接觸板材并用力按壓,凸模下降與板材接觸,然后繼續下降進入凹模,凸凹模與板材產生相對運動使板材成形,然后將公模和母模分離,并且母模滑塊將工件推出以完成拉伸過程。

卸載板和滑塊的運動非常重要。為了確保精密拉伸件的質量,必須控制卸料板運作,使其在沖頭之前接觸板,保證擠壓力必須足夠,否則拉伸件容易起皺甚至破裂;其次,確保模具滑塊的壓力足以確保拉伸部件底面的平整。

復合模拉伸設計合理,可以很好地控制結構件的運動過程,達到多工序組合的目的。例如,典型的落料、深沖、修邊和沖壓復合模具的設計。

精密繪圖零件對修邊高度和跳動程度有很高的要求,必須在模具中設計一種特殊的旋轉切削結構,利用旋轉運動進行修整,不僅要確保修整的高尺寸精度,而且修整的毛刺和沖孔線都非常漂亮。

各種結構的精密沖壓件定制,生產供應業務,歡迎聯系瑞豐智柜!
