在鈑金件量產領域中，根據鋼材品種的斷面形狀區別，用于鈑金加工的材料分為板材、鋼管、型鋼、鋼絲這幾種規格，對各類尺寸標注主要有以下幾方面。

（1）板材 板材主要有鋼板、扁鋼、花紋鋼板等。板材交貨時，其尺寸規格、厚度允許偏差應符合相應的國家標準，附錄B給出了鋼板及鋼帶、花紋鋼板等金屬材料的尺寸規格及厚度允許偏差。

1）鋼板。鋼板規格是按鋼板厚度標注的，如常說的24鋼板，就是指厚度t=24mm的鋼板。鋼板按厚度分為薄鋼板和厚鋼板兩大類，常用于制造壓力容器、箱體、機身和鋼結構件等。

薄鋼板是指厚度為0.2～4mm的鋼板。薄鋼板寬度為500～1500mm，長度為1000～4000mm，薄鋼板也有成卷供應的。薄鋼板有熱軋薄鋼板和冷軋薄鋼板兩種，常用在汽車、電氣、機械等工業部門中制造機殼、散熱器、油箱、沖壓件等。有的薄鋼板在軋制后，經酸洗、鍍鋅、鍍錫后使用，還有表面涂塑料的復合薄鋼板，這些薄鋼板主要用作沖壓件或要求耐腐蝕的構件，如容器、水槽、通風管道及屋面瓦楞板等。

厚鋼板是厚度在4mm以上的鋼板。通常把4～25mm厚的鋼板稱為中板，25～60mm厚的鋼板稱為厚板，超過60mm的鋼板是在專門的特厚軋鋼機上軋制的，稱為特厚鋼板。厚鋼板的寬度為600～3000mm，長度為4000～12000mm。

厚鋼板按其用途分為鍋爐鋼板、壓力容器鋼板、船用鋼板、橋梁鋼板和特殊鋼板等。

沖壓加工中應用最多的是板厚在4mm以下的軋制薄鋼板。按照國家標準GB/T708—2006沖壓加工中應用最多的是板厚在4mm以下的軋制薄鋼板。按照國家標準GB/T708—2006規定，鋼板的厚度精度可分為I（特別高級的精整表面）、Ⅱ（高級的精整表面）、Ⅲ（較高的精整表面）、Ⅳ（普通的精整表面）四組，每組按照拉深級別又可分為Z（最深拉深）、S（深拉深）、P（普通拉深）三級。在沖壓工藝資料和圖樣上，對材料的表示方法有特殊的規定，如鋼板

表示：08鋼板，板料尺寸為1.0mm×1000mm×1500mm，普通精度，高級的精整表面，深拉深級的冷軋鋼板。

2）扁鋼。扁鋼規格用扁鋼的寬度與厚度共同標注，如40×5扁鋼，即為寬度為40mm，厚度t=5mm的扁鋼。

3）花紋鋼板。花紋鋼板的標注方法與鋼板相同，也是用厚度表示，但是花紋鋼板的厚度不包括花紋的高度。根據材質，有普通碳素結構鋼花紋鋼板、不銹鋼花紋鋼板和鋁及鋁合金花紋板等類型；根據花紋鋼板表面圖案的不同，主要有菱形、扁豆形等花紋。

4）帶料。帶料又稱卷料，有各種不同的寬度和長度。寬度在300mm以下，長度可達幾十米，成卷狀供應，主要是薄料，適用于自動送料的大批量鈑金加工件生產。

（2）鋼管 鋼管分無縫鋼管和有縫鋼管兩大類。

無縫鋼管是由整塊金屬軋制而成的，斷面上沒有接縫。無縫鋼管的材料有普通碳素鋼、優質碳素鋼和合金結構鋼等多種。無縫鋼管按斷面形狀有圓形和異形兩種，異形鋼管有方形、橢圓形、三角形、六角形等多種形狀。根據鋼管壁厚的不同還可分為厚壁管和薄壁管。無縫鋼管主要用作地質鉆探管、石油化工用的裂化管、鍋爐用管等重要構件。冷拔無縫鋼管外徑為5～200mm，壁厚為0.25～14mm，長度為1500～9000mm。

有縫鋼管又稱焊接鋼管，是用鋼帶彎曲成形后焊接而成的，有鍍鋅和不鍍鋅兩種。鍍鋅管又稱白鐵管，表面鍍有鋅，可以防止生銹，常用作低壓水管、煤氣管、油管等。不鍍鋅鋼管又稱黑鐵管，用作普通低壓、無壓力的管道或一般鈑金結構件。

鋼管的標注方法有法定公制標注方法、沿襲的英制方法和行業習慣的公稱直徑標注三種方法。

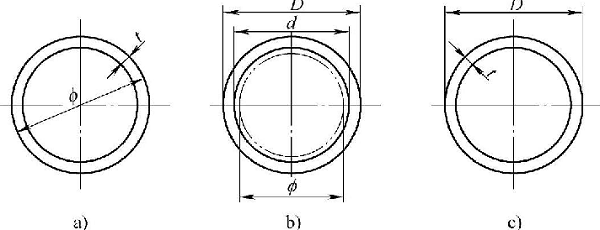

1）公制標注方法。鋼管公制標注方法是用鋼管的外徑?×壁厚t表示的。例如：鋼管?159×8表示鋼管外徑尺寸為159mm，壁厚t為8mm（見圖1-6a）。

2）英制標注方法。英制標注方法是按鋼管的通徑表示的。例如：3/4in（1in=25.4mm）鋼管表示鋼管的有效通徑為3/4in。實際內徑d因為考慮了管壁對流體的摩擦阻力而大于3/4in（見圖1-6b）。

3）公稱直徑標注方法。公稱直徑標注方法直接用管材的公稱直徑標注，用D表示（見圖1-6c）。

（3）型鋼 型鋼按斷面形狀的不同，可分為簡單斷面型鋼和復雜斷面型鋼。簡單斷面型鋼有圓鋼、方鋼、六角鋼、扁鋼和角鋼，復雜斷面型鋼有槽鋼、工字鋼、鋼軌、異型鋼材和模壓型鋼等。

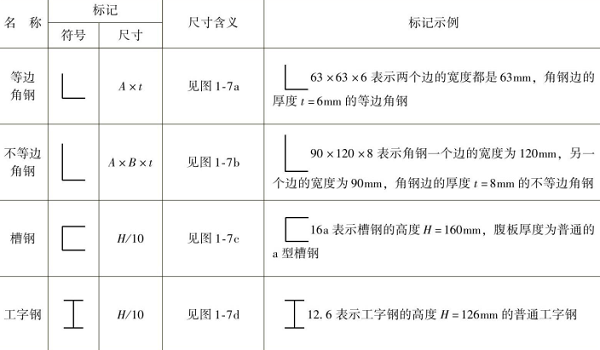

在生產加工及工程施工中，為方便型鋼的表示，可用表1-13所示的型鋼標記。

常用的型鋼主要有角鋼、槽鋼及工字鋼等，型材一般應詳細地標注相應的標準，附錄D給出了部分型鋼的外形尺寸規格及其重心位置。

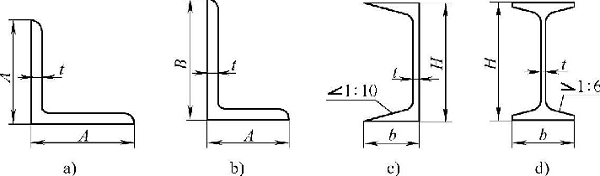

1）角鋼。角鋼分為等邊角鋼和不等邊角鋼，其規格都是用角鋼的兩個邊的寬度和角鋼邊的厚度共同標注的。例如：等邊角鋼63×63×6表示角鋼的兩個邊的寬度都是63mm，角鋼邊的厚度t=6mm（見圖1-7a）；不等邊角鋼90×120×8表示角鋼一個邊的寬度為120mm，另一個邊的寬度為90mm，角鋼邊的厚度t=8mm（見圖1-7b）。

2）槽鋼。槽鋼的標注是用槽鋼高H的1/10數值及腹板厚度的類型共同表示的。例如：槽鋼16a表示槽鋼的高度H=160mm，腹板厚度為普通的，即a型槽鋼（見圖1-7c，腹板的具體厚度可查閱相應的國家標準）。如果是b型槽鋼，可表示為槽鋼16b，其腹板厚度比a型厚2mm。

3）工字鋼。工字鋼規格的標注與槽鋼相同，也是用H/10的數值標注。例如：工字鋼12.6表示工字鋼的高度為126mm的普通工字鋼（見圖1-7d）。

（4）鋼絲 鋼絲通常用熱軋線材（盤料）為原料，經冷拉制成。鋼絲應用廣泛，品種繁多，分類也比較復雜。鋼絲按化學成分可分為碳素鋼鋼絲、合金鋼鋼絲；鋼絲按截面形狀可分為圓形鋼絲、異型鋼絲（方形、矩形、橢圓形、三角形鋼絲等）；鋼絲按用途可分為一般用途鋼絲、焊接鋼絲、制釘鋼絲、制繩鋼絲、彈簧鋼絲等；鋼絲按表面狀態可分為光面鋼絲、光亮熱處理鋼絲、酸洗鋼絲、黑皮鋼絲、鍍層鋼絲等；鋼絲按尺寸可分為細鋼絲（0.1～0.5mm）、較細鋼絲（0.5～1.5mm）、中等細度鋼絲（1.5～3.0mm）、較粗鋼絲（3.0～6.0mm）、粗鋼絲（6.0～8.0mm）。
