通常情況下，我們將厚度均勻的片裝金屬材料制造稱為鈑金加工，這些金屬材料包含不銹鋼、鍍鋅板、銅、鋁、鐵等，其設計基本原則要根據材料厚度、外形和折彎半徑的要求進行。

1、選用適當?shù)拟k金件厚度

鈑金件的厚度從0.03~4.00mm各種規則的都有，但是問題是厚度越大，加工難度也就越大，同時不良率也隨之增加。厚度應該根據產品的實際功能需求來選擇，在滿足鈑金強度和剛度的前提下，鈑金件的厚度越薄是越好的。對于大部分產品來說，鈑金件的厚度是控制在1.00mm以下，工業級的鈑金類產品一般取1.0~2.0之間。

2、鈑金加工件的設計應該是面向鈑金工藝性

任何一個零件的設計，都是要面向加工工藝的，不符合加工工藝的產品是無法制造出來的。鈑金工藝性指的是產品在各種加工過程中的沖裁、折彎等的難易程度。基本的鈑金加工方式有：沖裁、折彎、拉伸、成型等。

3、鈑金加工件的外形應盡量簡單，避免細長的懸臂及狹槽

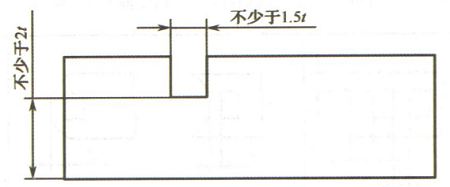

鈑金件的凸出或凹入部分的深度和寬度，一般情況下，應該大于1.5/t(t為板厚)，同時應該避免窄長的切口與過窄的切槽，以便增大模具相應部分的刃口強度，如下圖所示。

原則四：沖裁件的外形及內孔設計要避免尖角

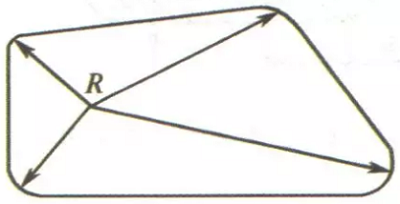

鈑金沖裁件上的尖角會直接影響到模具的壽命，在產品設計時要注意在角落連接處倒圓角過渡，圓角的半徑r≥0.5t(t為板厚)，如下圖所示。

5、最小折彎半徑值的確定

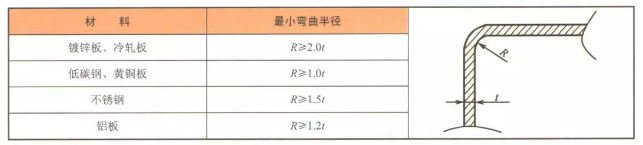

材料彎曲時，在圓角區上，外層受到拉伸，內層則受到壓縮。當材料厚度一定時，內層圓角越小，材料的拉伸和壓縮就越嚴重；當外層圓角的拉伸應力超過材料的極限強度時，就會產生裂痕和折斷；如果折彎半徑值太大，則會受到材料回彈的影響，產品的精度及形狀得不到保證。常用材料的折彎半徑值可參考下表：

實際的產品設計中，掌握工藝性是設計中不可或缺的一部分，但為什么有很多同學的工作一直在做工藝，就是無法跳槽轉到設計崗中呢 ？原因就在于設計工具和工藝認知無法結合，無法將其揉和到實際鈑金設計中。

除了以上五大設計原則要了解之后，還有更多的基于鈑金工藝的設計指南和面向?qū)嶋H產品的設計方法要做學習。

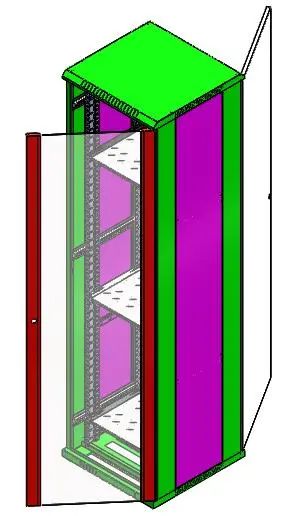

例如：柜整體示意圖：
