五金沖壓拉伸成型加工工藝的16種類型

作者: 誠瑞豐 編輯: 五金沖壓 來源: 誠瑞豐科技 發布日期: 2019.01.16
信息摘要:
拉伸成型加工是將平面材料沖壓成形為開口空心零件的加工方法。拉伸作為沖壓的主要工序之一,應用非常廣泛。如果與其他沖壓成形工藝配合,還可制造形狀…

拉伸成型加工是將平面材料沖壓成形為開口空心零件的加工方法。拉伸作為五金沖壓的主要工序之一,應用非常廣泛。如果與其他沖壓成形工藝配合,還可制造形狀更為復雜的零件。使用沖壓設備進行產品的拉伸成型加工,包括:拉伸加工、再拉伸加工、逆向拉伸以及變薄拉伸加工等。使用沖壓設備進行五金沖壓拉伸加工時,包括以下 16種類型:

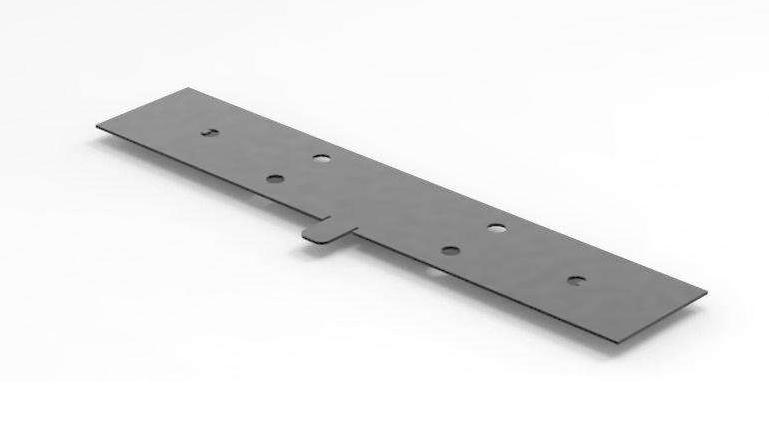

五金沖壓件

1、山形拉伸加工(Hill drawing):沖壓件的側壁為斜面時,側壁在沖壓過程中是懸空的,不貼模,直到成形結束時才貼模。成形時側壁的不同部位變形特點不完全相同。

2、臺階拉伸加工(Step drawing):將左側初拉伸產品進行再拉伸加工,成形為右側的臺階形底部。深度較深的部分在拉伸成形的初期就產生變形,深度較淺的部分在拉伸的后期產生變形。在臺階變化部分的側壁易誘發切應力產生變形。

3、矩形拉伸加工(Rectangular drawing):一次拉伸成形的低矩形件。拉伸時,凸緣變形區圓角處的拉伸阻力大于直邊處的拉伸阻力,圓角處的變形程度大于直邊處的變形程度。

4、圓筒拉伸加工(Round drawing):帶凸緣(法蘭)圓筒產品的拉伸。法蘭與底部均為平面形狀,圓筒側壁為軸對稱,在同一圓周上變形均勻分布,法蘭上毛坯產生拉深變形。

5、丘形拉伸加工(Hill drawing):丘形蓋板件在成形過程中的坯件變形不是簡單的拉伸變形,而是拉伸和脹形變形同時存在的復合成形。壓料面上坯件的變形為拉伸變形(徑向為拉應力,切向為壓應力),而輪廓內部(特別是中心區域)坯件的變形為脹形變形(徑向和切向均為拉應力)。

6、矩形再拉伸加工(Rectangular redrawing):多次拉伸成形的高矩形件,其變形不僅與深圓筒形件的拉伸不同,與低盒形件的變形也有很大差別。圖1-46為多工位自動搬送壓力機進行高矩形盒件加工時,多次拉伸過程中制件外形、尺寸伴隨拉伸高度的變化。

7、變薄拉伸加工(Ironing):與普通拉伸不同,變薄拉伸主要是在拉伸過程中改變拉伸件筒壁的厚度。凸凹模之間的間隙小于毛坯厚度,毛坯直壁部分在通過間隙時,處于較大的均勻壓應力之下,拉伸過程中壁厚變薄的同時,消除容器壁厚偏差,增加容器表面的光滑度,提高精度和強度。

8、橢圓拉伸加工(Ellipse drawing):法蘭上毛坯的變形為拉伸變形,但變形量與變形比沿輪廓形狀相應變化。曲率越大的部分,毛坯的塑性變形量就越大;反之,曲率越小的部分,毛坯的塑性變形越小。

9、深度拉伸加工(Deep drawing):超過拉伸加工極限的拉伸加工產品,需要經過兩次以上的多次拉伸方能完成。經過前工位深度方向拉伸加工的產品,在深度方向進行再拉伸加工。寬凸緣拉伸件,第一次拉伸時就拉伸成所要求的凸緣直徑,在其后再拉伸時,凸緣直徑保持不變。

10、錐形拉伸加工(Taper drawing):h/d>0.8、α =10°~30°的深錐形件,由于深度較大,坯料的變形程度較大,僅靠坯料與凸模接觸的局部面積傳遞成形力,極易引起坯料局部過度變薄乃至破裂,需要經過多次過渡逐漸成形。階梯拉伸法是首先將坯料拉伸成階梯形過渡件,其階梯外形與錐形部的內形相切,最后脹形成錐形。階梯過渡件的拉伸次數、工藝等與階梯圓筒件的拉伸相同。

11、帶凸緣半球形拉伸加工(With flange hemisphere drawing):球形件拉伸時,毛坯與凸模的球形頂部局部接觸,其余大部分處于懸空的不受約束的自由狀態。因此,此類球面零件拉伸的主要工藝問題在于局部接觸部分的嚴重變薄,或曲面部分的失穩起皺。

12、曲面成形加工(Surface forming):曲面拉伸成形,使金屬平板坯料外法蘭部分縮小,內法蘭部分伸長,成為非直壁非平底的曲面形狀的空心產品的沖壓成形方法。

13、邊緣拉伸加工(Flange drawing):對前工序拉伸產品的凸緣部進行角形再拉伸加工,此種加工要求材料具有良好的塑性。

14、反向拉伸加工(Reverse drawing):將前工序拉伸加工的工件,進行反向拉伸,是再拉伸的一種。反向拉伸法可增加徑向拉應力,對于防止起皺可收到較好效果。也有可能提高再拉伸的拉伸系數。

15、法蘭盤拉伸加工(Flange drawing):將拉伸產品的法蘭盤部分進行淺拉伸的加工。其應力應變情況類似于壓縮翻邊。由于切向受壓應力,容易起皺,故成形極限主要受壓縮起皺的限制。

16、面板拉伸加工(Panel drawing):面板產品是板材沖壓件,表面形狀復雜。在拉伸工序中,毛坯變形復雜,其成形性質已非簡單的拉伸成形,而是拉深與脹形同時存在的復合成形。

深圳市誠瑞豐科技股份有限公司共引進德國和日本120臺精密沖壓設備,從25T300T,多方位滿足精密五金沖壓需求。
