誠瑞豐為您打造精密金屬定制化配套方案
13825200700
  • 不銹鋼五金沖壓件
不銹鋼五金沖壓件

產品尺寸422*62*58mm

沖壓模具:單沖模&復合模(非標定制)

產品應用/項目智能藥物存取一體柜、5G室外一體化機柜、高端激光設備等

全國熱線

13825200700

產品簡介 / Introduction

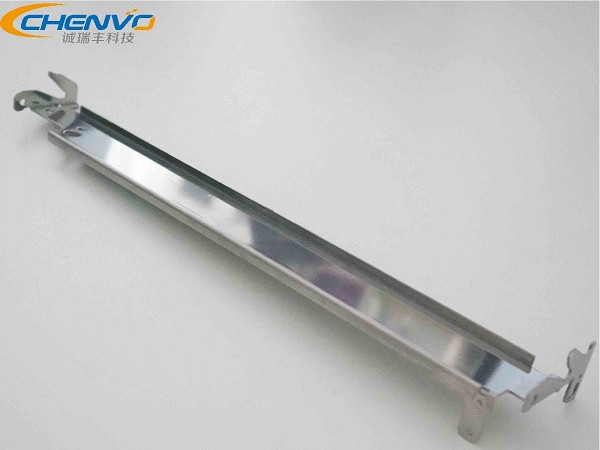

不銹鋼五金沖壓件

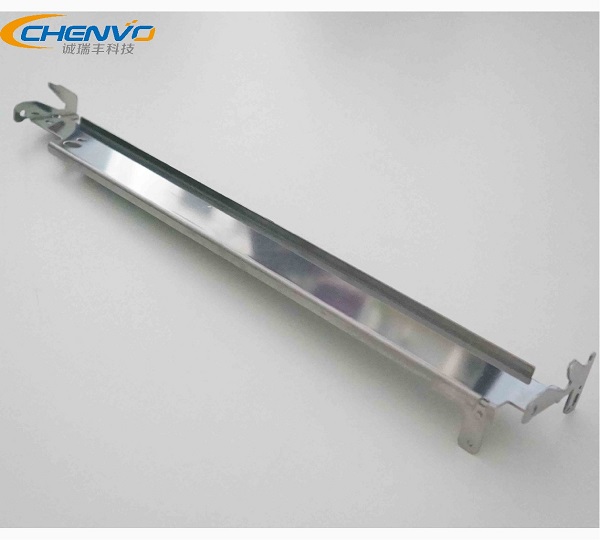

不銹鋼五金沖壓件

       所示的不銹鋼五金沖壓件是誠瑞豐公司為ATM機出鈔模組而設計的一款精密度高、耐腐性、美觀的旋轉支撐部件。本文主要從多方面展示該部件的參數、工藝以及一些常見問題。誠瑞豐公司提供金融領域精密沖壓件一體化的定制化解決方案。

新雷歐公司

價格:按圖紙報價
周期: 24小時

咨詢熱線:13825200700
資質認證: ISO9001認證 SO14001認證 TS16949認證


產品特點/ Characteristics

部品具備以下特點:

1)穩定性不銹鋼沖壓件由原材料不銹鋼沖裁而成,其具有的耐腐性性能可以保證在多重環境下(或長期常態下)的穩定不變形,這對于 ATM的精密結構部件來說是極為重要的;

(2)美觀性,經過打磨拋光后,制件具有良好的光亮效果,顯得美觀大氣,可以用作產品的外觀件;

(3) 焊接性,良好的焊接性能可以滿足其在內部結構件多樣性嵌接以及成品組裝,加工性能優質;

(4)迭代性,定制化量產,產品功能靈活更新,成本有效控制;

(5)精密度高,我司具備多年高端精密沖壓件生產經驗,對產品精密度要求嚴格(控制誤差范圍≤0.1mm);

注:頁面底部更多產品詳細照片以展示不銹鋼五金沖壓件的產品特點。

產品參數/ Parameters

品尺寸 422*62*58mm 展開尺寸 422*95*1.5mm
產品材料 SUS430
材料厚度
1.5mm
品重量
220g
模具類型
單沖模&復合模
表面處理 拋光
加工難度 復雜
尺寸誤差 ±0.1mm 角度誤差 ±0.3°

產品圖紙/ Product Drawing

不銹鋼五金沖壓件2D圖紙


生產工藝/ Process

序號
工序
床噸
工藝說明及注意事項
1
復合下料
160T

可以同時把產品的外形和了孔一次性沖壓出,同時可以保證產品的尺寸要求和保證產品毛刺高度要求;

2
打批鋒,沖孔
160T

行程完成2道工序,祛除切割邊的毛刺和沖出成型孔大小的雛形;

3
啤孔
160T

一次沖裁出產品所有孔,直徑誤差控制在0.1mm范圍以內(與模具精度、人員操作等相關)

4
L曲,押曲
160T

角度公差控制在0.3°范圍以內,模具彎曲加工可以大幅度保證產品尺寸的要求和生產過程穩定性;

5
校正
160T

校正產品的表面幅度誤差,同時避免間隙誤差

6
搭牙
二次加工

對產品指定位置的孔進行攻牙加工,為組裝做準備,注意避免表面刮傷;

7
表面處理
二次加工

通過電離水全自動化噴淋清洗線去除表面油脂及污漬;

8
品檢
輔助工藝

全面檢查不銹鋼五金沖壓件的尺寸誤差及表面劃痕等品質要求;

9
包裝
輔助工藝

包裝工程師設計專屬包裝方案,保證產品在后續運作過程中的品質合格,避免損耗;


常見問題/Common Problems

1. 不銹鋼五金沖壓件表面容易產生劃痕的原因是什么?

答:劃痕的產生主要是由于工件和模具表面存在相對移動,在一定壓力的作用下,致使坯料與模具局部表面直接產生摩擦,加之坯料的變形熱使坯料及金屬屑熔敷在模具表面上,使工件表面擦傷產生劃痕。而不銹鋼經過拋光處理之后,表面光滑亮麗,劃痕也更容易產生。

深圳市誠瑞豐公司深耕精密五金沖壓件的生產已有23年,對于不銹鋼五金沖壓件的加工方法已經摸索出了獨有的生產工藝和包裝運輸方式,大幅降低了生產過程中因操作不當而形成的損耗。

2. 沖壓時使用沖壓油的原因?推薦的沖壓油品牌?

不銹鋼沖壓油的選用極為重要,使用廢機油、菜籽油、再生油等非專用油品會嚴重影響工件的質量。性能良好的沖壓拉伸油含有硫氯復合型添加劑,在保證極壓性能的同時,避免工件出現硬化、變形、毛刺、破裂等問題。同時為了工件成品的易清洗性,應盡量選用低粘度的沖壓拉伸油。

推薦使用 CUT-312不銹鋼沖壓油,不僅可以防止加工中的劃傷、劃痕、拉花、拉爆、燒結焊合、破裂等情況,保障不銹鋼的表面光澤度和精度,減少模具的磨損,還能抑制黑色油泥的產生,使不銹鋼工件更加清潔。


產品圖片/ Pictures

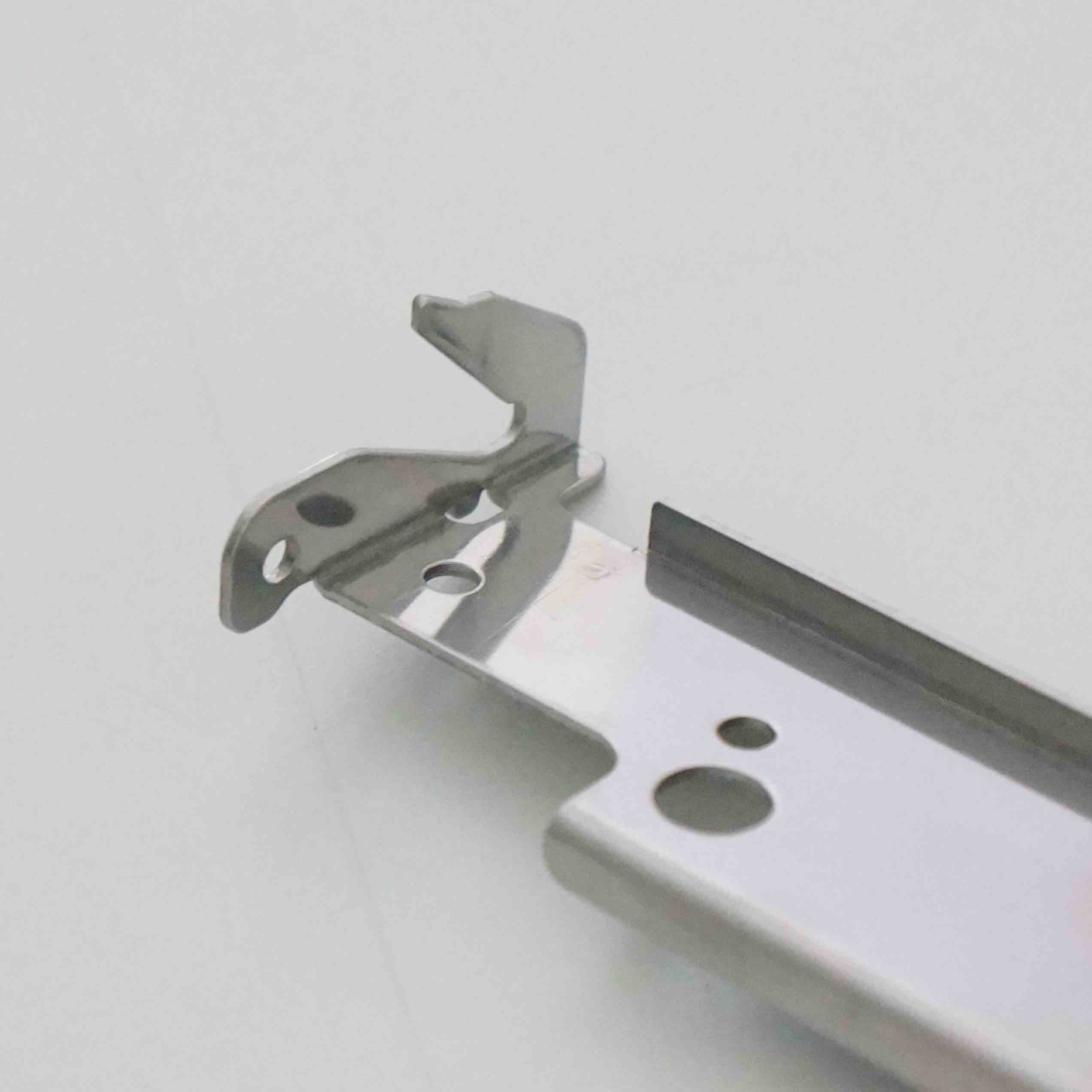

  • 不銹鋼五金沖壓頭部細節

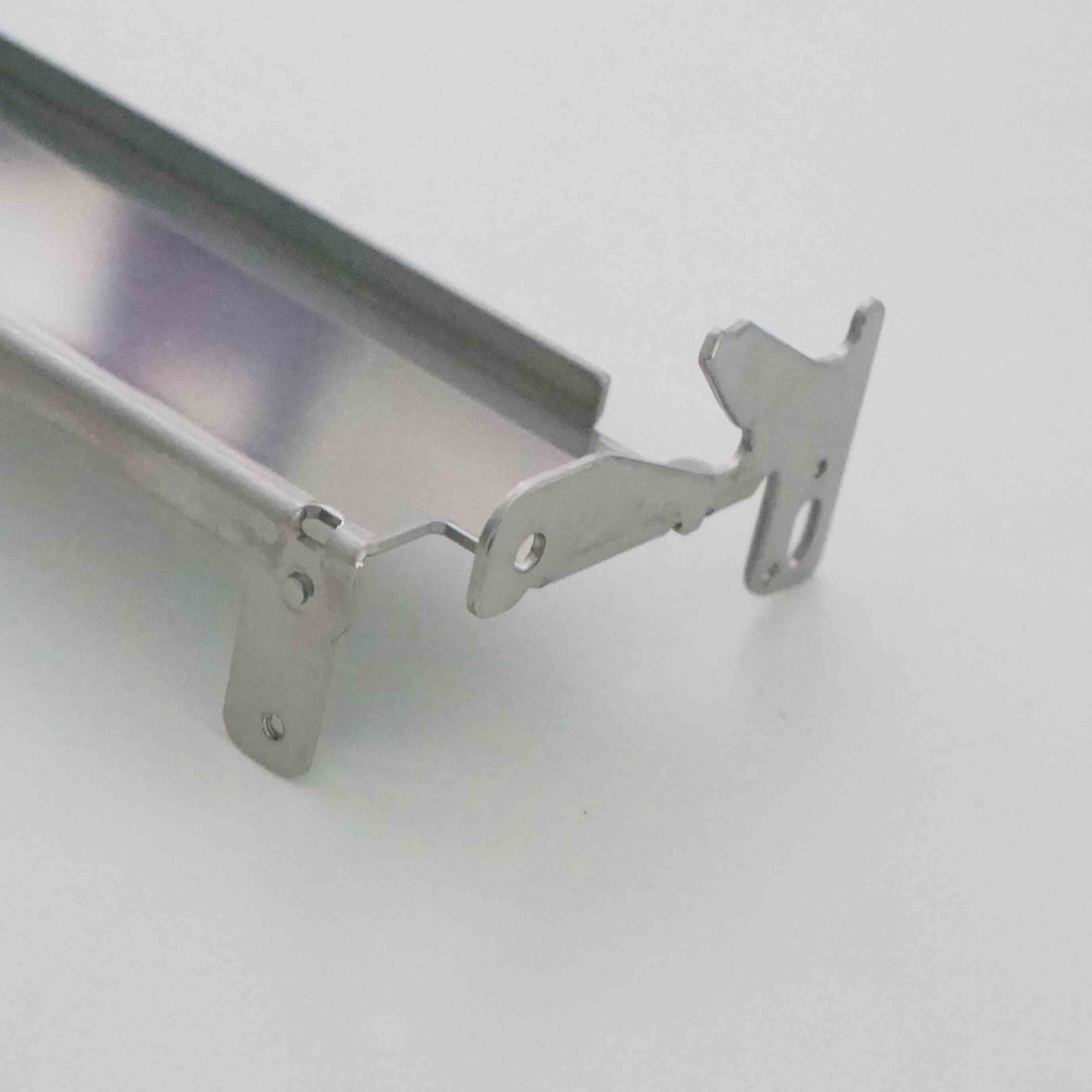

  • 不銹鋼五金沖壓件尾部細節

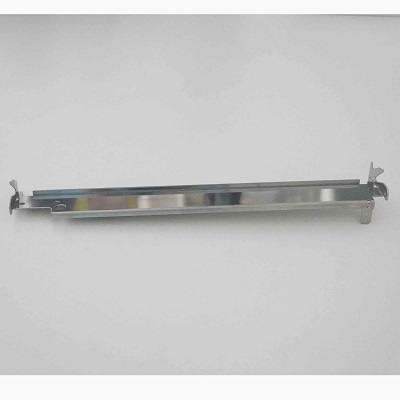

  • 不銹鋼五金沖壓件正視

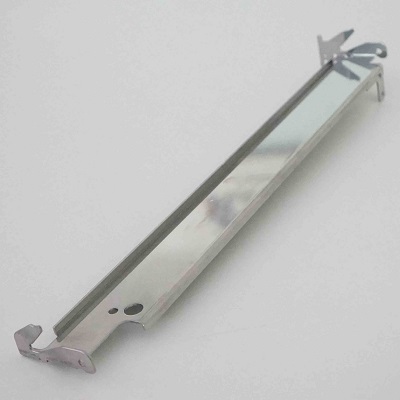

  • 不銹鋼五金沖壓件斜視圖
