  • 冷軋板鈑金件
冷軋板鈑金加工件

產品尺寸376*228*10 mm

下料方式數控沖裁(非標定制)

應用領域:5G通信機柜

全國熱線

13825200700

產品簡介 / Introduction

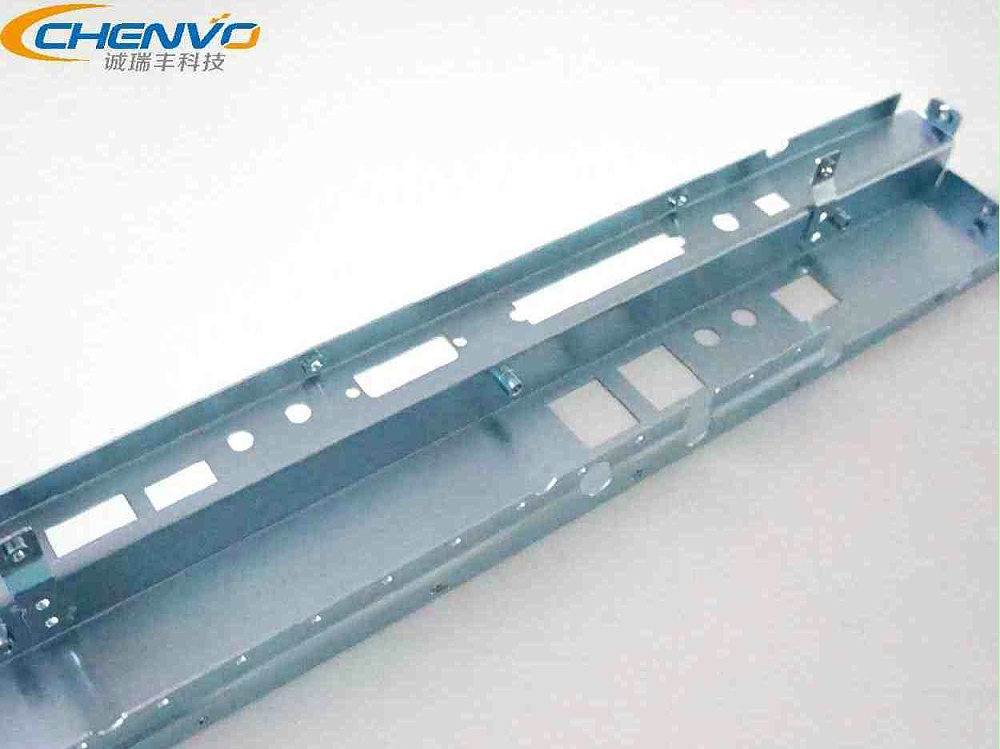

冷軋板鈑金件圖片
不銹鋼鈑金加工件

       所示的冷軋板鈑金加工件是誠瑞豐公司為5G室外一體化機柜機的熱交換模塊而設計的一款主體連接器控制面板。誠瑞豐公司全面助力5G基站機柜的最新方案優化和量產布局。本文主要從多方面展示該部品的參數、生產工藝以及一些常見問題。

立訊公司

價格:按圖紙報價
周期: 24小時

咨詢熱線:13825200700
資質認證: ISO9001認證 SO14001認證 TS16949認證


產品特點/ Characteristics

部品具備以下特點:

(1)多處進行了鉗工處理,使得部品的組裝具備更多的可能性;

(2)表面進行了鍍鋅處理,美觀且提升了穩定性;

(3)結構雖復雜但合理,與熱交換器的其它部件無縫嵌接;

(4)角部采取圓鋭設計,安全美觀;

(5)定制化生產,靈活針對產品功能迭代更新而導致的結構變化,規劃性生產;

注:頁面底部更多產品詳細照片以展示該冷軋板鈑金件的產品特點。

產品參數/ Parameters

品尺寸 353.5*62*30.5mm 展開尺寸 370*110*1.0mm
產品材料 SPCC
材料厚度
1mm
表面處理 拉絲+環保藍鋅(膜厚8um)
加工難度 復雜
尺寸誤差 ±0.3mm 角度誤差 ±0.5°

產品圖紙/ Product Drawing

冷軋板鈑金件2D圖紙

生產工藝/ Process

序號
工藝
工藝說明及注意事項
1
數沖下料

過數控沖床設定加工程序,沖裁出冷軋板鈑金件指定的形狀、數量和質量,該工序與產品的尺寸公差密切相關;

2
去毛刺

將加工出來的平面鈑金件的刺狀物或飛邊除掉,毛刺高度必須控制在 0.2mm以下;

3
拉絲

提高了產品外觀光澤度,同時使得產品的表面具有更強的防氧化能力

4
折彎成型

第一次折彎,定好雛形,以便接下來的工序加工;

5
鉗工

壓鉚工藝,讓部品與螺母(鉚釘)緊密結合,滿足客戶的組裝要求;

6
折彎成型

第二次折彎,定好產品最終形狀 角度公差控制在0.3°范圍以內

7
組焊

本部品由 2個不同部件組焊而成,焊點大小及高度誤差控制在0.2mm以內;

8
表面處

表面進行鍍鋅處理,一是為了美觀,二則是有效提高產品耐用性,增強其適應環境能力

9
絲印
      根據客戶產品入職要求進行外觀絲印,該款產品應用于開關部位,絲印指示標識,注意切勿字體、圖案斷開或起泡;
10
品檢
      全面檢查加工成品的尺寸誤差及表面劃痕等品質要求;
11
包裝

冷軋板鈑金件有包裝工程師設計的專屬包裝方案,旨在最大化避免產品在后續運作過程中產生的碰撞變形和表面刮花;


常見問題/Common Problems

1. 冷軋板鈑金件一般都具有什么特點?

冷軋板 鈑金件 平直度高、表面光潔度高 易于進行 各種表面噴涂 加工、品種多,用途廣,同時具有沖壓性能高和不時效、屈服點低的特點.

2. 不銹鋼鈑金件有幾種表面處理方式

我司所生產鈑金件均為非標產品,根據客戶圖紙需求定制生產。

因此產品價格是根據產品的材質以及工藝決定的,沒有標準定價。歡迎詢價!

3.室外一體化機柜的鈑金件要注意什么?

①環境腐蝕。因此室外機柜的冷戰板鈑金件都要進行表面處理,隔絕空氣與金屬的直接接觸而發生氧化生銹的現象;

②結構要更合理化。這與室外機柜需求功能密切相關,產品的使用配置必須靈活多樣。


產品圖片/ Pictures

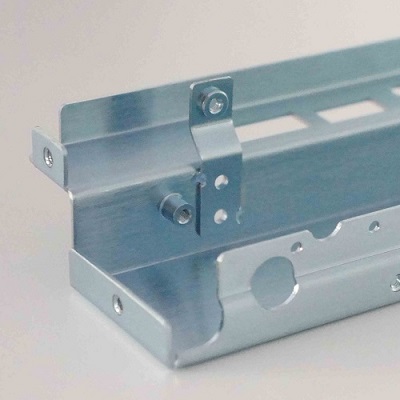

  • 冷軋板鈑金件鉚釘細節

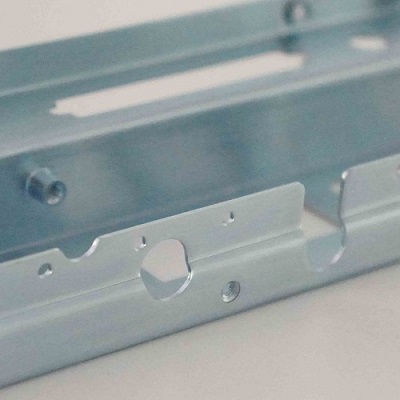

  • 冷軋板鈑金件圓孔細節
  • 冷軋板鈑金件折彎細節

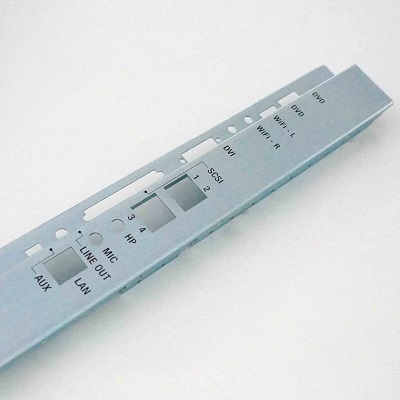

  • 冷戰板鈑金件絲印細節
